单缸圆锥破碎机

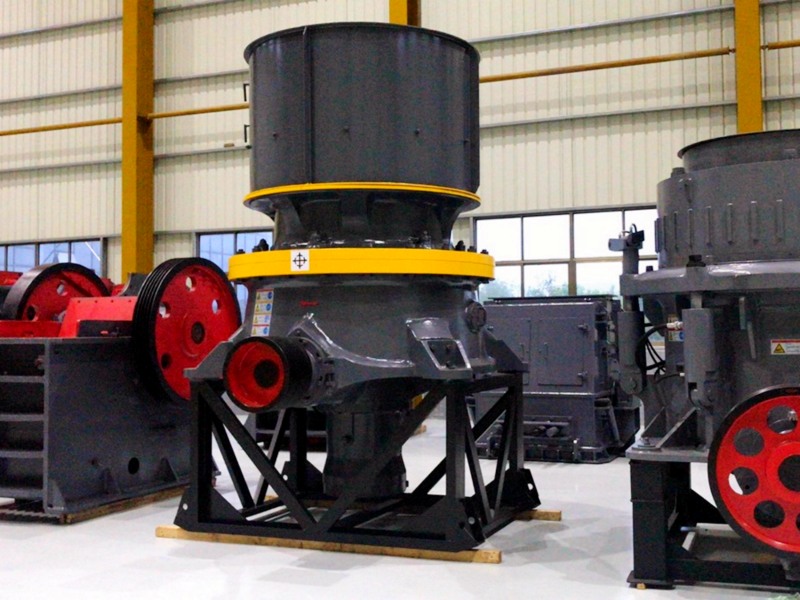

单缸圆锥破碎机

单缸圆锥破碎机介绍：
菲尼克斯矿山设备（上海）有限公司生产的FKD系列单缸圆锥破碎机具有优化的结构设计、表现突出的破碎能力，可靠稳定性和低廉的生产运行成本等特点。单缸液压圆锥破通过单个液压缸升降动锥，实现了排矿口调整、清腔、过铁和过载保护等多种功能，单缸液压圆锥式破碎机可广泛应用于各黑色、有色、非金属矿山及砂石料等工业领域。

单缸圆锥破碎机

单缸圆锥破碎机原理：
空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。
出料口大小的调整：底部液压缸的第一个功能在于调节主轴的上下位置，从而调节动锥和外锥衬板之间的间距。这个间距变小了，破碎机的出料粒度就小；这个间距变大了，破碎机的出料粒度就大。同时，选用不同的破碎腔型，选用不同的偏心套也能够改变物料的出料大小。

单缸圆锥破碎机特点：
1、FKD系列单缸圆锥破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，相比普通圆锥破碎机具有更高的破碎效率；
2、FKD单缸液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的完美组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高35%~60%；
3、该液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀；
4、FKD单缸圆锥破具有多种腔形的中细破碎，仅仅更换定锥既可实现；
5、双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑；
6、易于维修：单缸圆锥破碎机结构简单而紧凑，性能稳定，不易故障，维修方便快捷。

单缸圆锥破碎机参数：
型号
Model		 功率（kw）Power 腔型
Chamber Type		 最大进料粒度（mm）
Max Feed Size		 紧边排料口下的标准产能 CSS Discharge Opening &Standard Capacity（t/h）
6 8 10 13 16 19 22 25 32 38 44 51
FKD-44 250 特粗Supper Coarse 217 - - - - 115-202 123-279 132-297 140-316 160-360 177-399 - -
粗Coarse 177 - - - 102 110-220 118-295 126-316 135-336 153-382 169-339 - -
中粗Medium Coarse 142 - - - 98-124 107-266 115-286 122-305 130-325 148-333 163-245 - -
中Medium 112 - - - 119-190 128-283 138-303 148-324 157-345 179-286 198 - -
中细Medium Fine 87 - - 117 127-232 137-251 147-269 157-288 167-306 190-254 - - -
细Fine 72 - 93-139 99-181 107-196 115-212 123-227 133-243 141-258 160-214 - - -
特细SupperFine 40 100 125 - - - - - - - - - -
FKD-53 315 特粗Supper Coarse 280 - - - - 180 193-344 207-444 220-472 250-557 277-616 303-674 334-520
标准粗Standard Supper 250 - - - - 178-198 191-382 204-498 216-530 247-604 273-667 299-532 330-361
粗Coarse 220 - - - - 175-194 188-376 201-491 214-522 244-596 269-658 295-524 324-361
中粗Medium Coarse 180 - - - - 167-260 179-438 191-468 204-498 232-568 256-513 281-374 -
中Medium 140 - - - - 204-306 219-456 234-487 249-519 284-521 313-418 - -
中细Medium Fine 120 - - - 200 216-385 232-413 247-441 263-470 299-471 332-379 - -
细Fine 90 - - - 206-322 222-347 238-373 255-398 271-424 309-425 342 - -
特细Supper Fine 70 - - - 227-316 244-340 263-321 281-312 - - - - -
FKD-870 500   80-330 1、排料口调整范围（Adjustment Range Of Discharge Opening）10-60mm         2、产量（Capacity）500-1200t/h          3、机重（Weight）59t

型号
Model		 功率（kw）Power 腔型
Chamber Type		 最大进料粒度（mm）
Max Feed Size		 紧边排料口下的标准产能 CSS Discharge Opening &Standard Capacity（t/h）
19 22 25 29 32 35 38 41 44 48 51
FKD-44S 250 特粗Supper Coarse 400 - - - -   267 282-353 298-446 313-563 334-601 349-534
粗Coarse 350 - - - 225 239-299 254-381 269-484 284-511 298-448 318-398 333
中粗Medium Coarse 300 - - 195 214-267 228-342 242-435 256-461 270-486 284-426 303-378 317

型号
Model		 功率（kw）Power 腔型
Chamber Type		 最大进料粒度（mm）
Max Feed Size		 紧边排料口下的标准产能 CSS Discharge Opening &Standard Capacity（t/h）
38 41 44 48 51 54 60 64 70 76 83
FKD-53S 315 特粗Supper Coarse 450 - 349 368-460 392-588 410-718 428-856 456-929 489-978 525-1050 562-983 604
粗Coarse 400 318 336-420 353-618 376-753 394-788 411-823 446-892 469-822 504-631   -
注: 参数如有更新，恕不另行通知，请联系我们。
Note: Parameters are subject to update without notice, please contact us.

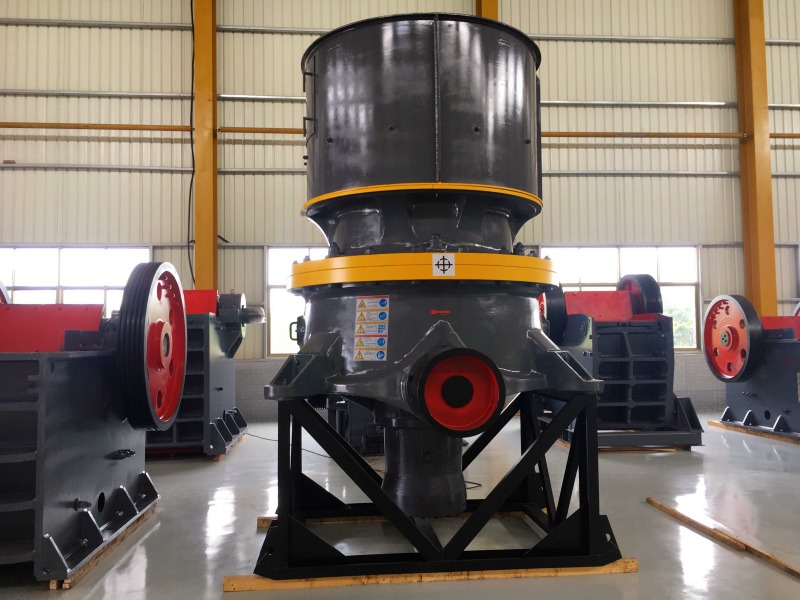

单缸圆锥破碎机图片：

单缸圆锥破碎机


单缸圆锥破碎机产品样本下载：
单缸圆锥破碎机产品样本
